今天结晶硅微粉厂家给大家具体介绍一下结晶硅微粉是如何制备出来的。

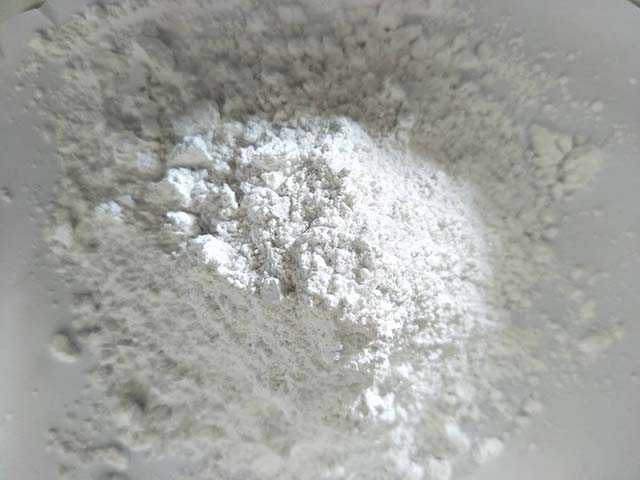

结晶态的二氧化硅矿物有石英砂、脉石英、粉石英。结晶硅微粉一般采用纯度较高的结晶型石英砂，破碎至适当粒度后，采用干法、湿法工艺研磨，然后通过旋风分级、沉降及水力旋流器等方法分离出粒度合格的硅微粉，经过磁选、酸洗、浮选等一系列步骤进行提纯，得到结晶硅微粉。

这样得到的硅微粉，其颗粒形状为不规则的多面体，为角形硅微粉。国内一般采用气流粉碎机制备超细硅微粉，其原理是利用高速气流的能量冲击硅微粉，使之互相碰撞、摩擦，从而使聚集体粉碎，这种方法可获得粒径在1~5μm之间的硅微粉。以高硬度钇稳定氧化锆球为研磨介质，用衬聚氨酯搅拌磨磨细石英砂并经过沉降分级，可获得SiO2质量分数为99.91%，粒径为1μm以下的高纯超细结晶硅微粉。

除了细度，硅微粉的球形化对硅微粉性能的影响也较大。球形硅微粉由于其颗粒呈球形而具有很好的流动性，在流动性不变的情况下，可以提高硅微粉的填充量，填充率越高，复合材料的热膨胀系数就越小，导热系数就越高。而且用球形硅微粉填充的塑封料应力集中较小，强度较高，当角形硅微粉的塑封料应力集中为1时，球形硅微粉的应力仅为0.6。此外，在塑封料的生产过程中，球形硅微粉较角形硅微粉摩擦系数小，对模具的磨损慢，可以将模具的使用寿命延长一倍。

结晶硅微粉的主要化学成分是SiO2，含量达99.4 wt.%以上，还含有微量的Fe2O3和Al2O3。由于硅微粉纯度高，因此电导率较低，为5 ~30 μS·cm-1，使聚合物具有较好的绝缘性能和抗电弧性能。
